Электробезопасность

Для обеспечения электробезопасности на предприятиях мясной и молочной промышленности применяют следующие технические способы и средства защиты: защитное заземление, зануление, применение малых напряжений, контроль изоляции обмоток, средства индивидуальной защиты и предохранительные приспособления, защитные отключающиеся устройства.

Защитное заземление – это преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. Цель защитного заземления – устранение опасности поражения человека электрическим током в случае прикосновения его к металлическому корпусу электрооборудования, который в результате нарушения изоляции обмоток оказался под напряжением.

Заземляющим устройством считается совокупность заземлителя и проводников, которые соединяют металлические нетоковедущие корпуса электроустановок с заземлителем. Заземлители могут быть естественными и искусственными. В качестве естественного заземлителя можно использовать металлоконструкции зданий и сооружений, непосредственно расположенные в грунте (например, автомобильные и железнодорожные эстакады и др.) . Для изготовления искусственных заземлителей обычно используют некондиционные трубы диаметром 30-50 мм с толщиной стенки не менее 3,5 мм и длиной 2,5-3,5 м или угловую сталь от 40х40 до 60х60 мм. Их заглубляют на расстояние от 0,5 до 1 м от поверхности грунта.

Искусственное заземление могут выполняться как очаговое (выносного) типа, так и контурного (сосредоточенного). Защитное заземление электрооборудования следует выполнять при напряжении в сети не выше 42В переменного тока и выше 110В постоянного тока в помещениях с повышенной опасностью или особо опасных помещениях. Во взрывоопасных помещениях (машинные залы аммиачных холодильных установок) защитное заземление устраивают при любом напряжении.

Область применения заземления – это трехфазные трехпроводные сети напряжением до 1000В с изолированной нейтралью источника тока. Согласно ПУЭ сопротивление заземляющего устройства в установках напряжением до 1000 В с изолированной нейтралью источника тока не превышает 4 Ом.

При выполнении заземления нельзя основываться только на расчетах данных, так как изменения сопротивления растекания тока в грунте не поддаются расчету. Поэтому перед сдачей в эксплуатацию и в процессе эксплуатации (ежегодно) необходимо производить измерения: удельного сопротивления грунта; величин сопротивления заземляющего устройства. Результаты испытаний заносят в специальную книгу.

Зануление - преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей электрооборудования, которые могут оказаться под напряжением. Зануление превращает замыкание на корпус в однофазное короткое замыкание, в результате чего срабатывает максимально-токовая защита и отключает электроустановку. В качестве максимально-токовой защиты применяют предохранители, автоматы. Для обеспечения автоматического отключения аварийного оборудования сопротивление цепи короткого замыкания должно быть достаточно малым. Поэтому, согласно ПУЭ сопротивления петли «фаза-нуль» периодически замеряют (ежегодно).

Категорически запрещается устанавливать в нулевом проводе предохранители и выключатели. Область применения зануления – трехфазные четырехпроводные сети с глухозаземленной нейтралью источника (см. рис.).

Защитное оключение представляет собой быстродействующую защиту, обеспечивающую автоматическое отключение электроустановки (за 0,1 – 0,2 с) при возникновении опасности поражения током. Защитное отключение используют как дополнительное средство к защитному заземлению или занулению. Отключение происходит при замыкании фазы на корпус электроустановки, снижение сопротивления изоляции, а также в случае прикосновения человека к токоведущим частям, находящимся под напряжением. При замыкании на корпус срабатывает реле и приводится в действие автоматический выключатель. Защитное отключение применяют в сетях любого напряжения, для передвижных электроустановок и переносного ручного электроинструмента. Систематическую проверку исправности устройства производят нажатием контрольной кнопки.

Малое напряжение (согласно ПУЭ) – это напряжение до 42 В, вседствие чего применение его ограничено. Применяют малое напряжение при работе с переносным электроинструментом, при использовании переносных светильников во время монтажа, демонтажа и ремонта оборудования, а также в схемах дистанционного управления.

Контроль изоляции – это измерение сопротивления изоляции с целью предупреждения замыкания на корпус электрооборудования.

Изоляция – это технический диэлектрик, сопротивление которого может снижаться вследствие старения, увлажнения и т.д Периодический контроль изоляции каждой фазы относительно земли может осуществляться с помощью мегомметра М 1101 при отключении сети. Сопротивление изоляции согласно ПУЭ не должно быть менее 1 Мом.

Защитные средства

Защитными средствами, применяемыми в электроустановках, являются приборы, аппараты, переносные и перевозимые приспособления, устройства и изделия, предназначенные для защиты персонала от поражения электрическим током, от вредных веществ, от падения с высоты. Требования к защитным средствам, нормы и испытания изложены в Правилах пользования и испытания защитных средств, применяемых в электроустановках.

Защитные средства условно делят на три группы: изолирующие, ограждающие, вспомогательные.

Изолирующие средства. Различают основные и дополнительные. Они обеспечивают изоляцию человека от токоведущих или заземленных частей электрооборудования, а также от земли (см. рис.). Основные изолирующие средства способны длительно выдерживать рабочее напряжение и ими можно непосредственно касаться токоведущих частей. Дополнительные изолирующие средства предназначены для усиления действия основных изолирующих средств и применяются одновременно вместе с ними (см. таблицу).

Для проверки наличия или отсутствия напряжения на токопроводящих частях электроустановок до 1000 В применяют указатели напряжения с неоновой лампой (токоискатели), которая начинает светиться при протекании через нее активного тока. Для установок с напряжением свыше 1000 В используют указатель напряжения, в котором свечение неоновой лампы возникает при протекании через нее емкостного тока.

Монтерский инструмент предназначен для защиты при выполнении работ под напряжением до 1000 В. Инструмент имеет изолированные рукоятки длиной не менее 10 см с упорами для пальцев рук. При работе с ним нужно надевать диэлектрические перчатки.

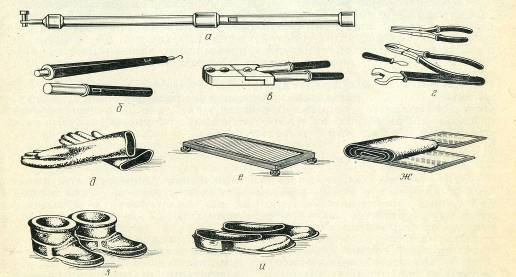

Рис. Изолирующие защитные устройства: а–изолирующая штанга; б–указатель высокого напряжения; в-клещи; г-монтерский докумет; д-диэлектрические перчатки; е-изолирующая подставка; ж-резиновые коврик и дорожка; з,и-диэлектрические боты и галоши.

Таблица

Напряжение электроустановок, В

Изолирующие средства

основные

дополнительные

До 1000

Диэлектрические перчатки, инструменты с изолированными рукоятками, изолирующие штанги, указатели напряжения, изолирующие и токоизмерительные клещи

Диэлектрические галоши и коврики, изолирующие подставки

Выше 1000

Изолирующие и электроизмерительные штанги, изолирующие и токоизмерительные клещи, указатели напряжения

Диэлектрические перчатки, коврики, боты, изолирующие подставки
