Экспертиза безопасности электротехнической части проекта насосной станции по перекачке диэтилдихлорсилана

ВВЕДЕНИЕ

Развитие экономики государства требует широкого внедрения в практику достижений электротехнической науки. Мы являемся свидетелями все более широкого применения электричества буквально во всех областях деятельности человека: в промышленности и в сельском хозяйстве, космонавтике и медицине, в сфере услуг.

Электрическая энергия остается самой доступной и удобной для передачи ее на большие расстояния без значительных потерь и преобразования в другие виды энергии.

Вместе с тем следует помнить, что использование электрической энергии связано с пожарной опасностью, с опасностью взрывов и при эксплуатации электроустановок во взрывоопасных производствах.

Пожаро- и взрывобезопасность электроустановок достигается обязательным соблюдением требований нормативных документом по их проектированию, монтажу и эксплуатацию. Вместе с тем и последние годы количество пожаров от электроустановок увеличивается. Имеют место также пожары от разрядов молнии и статического электричества. Поэтому перед работниками пожарной охраны ставятся задачи качественного улучшения надзорных профилактических функций в области пожаро- и взрывобезопасного применения электроустановок.

Целью данной работы является: формирование знаний, умений и навыков надзора за обеспечением пожарной безопасности электроустановок при их проектировании, монтаже и эксплуатации.

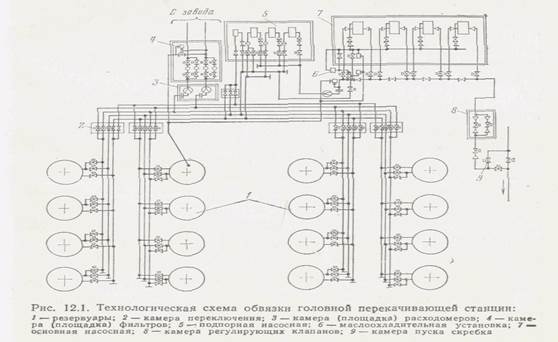

Рис. 1

Глава 1. Характеристика технологического процесса и окружающей среды

Краткое описание технологического процесса

электрооборудование сеть молниезащита безопасность

Перекачка насосами – наиболее распространенный способ транспортирования ЛВЖ, ГЖ и сжиженных газов. На производствах используют в основном центробежные и поршневые насосы, менее распространены шестеренчатые, винтовые, струйные и другие насосы. Приводы насосов – электродвигатели, двигатели внутреннего сгорания и газовые турбины. Насосы, приводы к ним и их обвязку обычно размещают в отдельно стоящих насосных станциях, в насосных, размещенных под этажерками или сблокированных с помещениями другого назначения (электропомещение, операторная, вентиляционная камера, воздушная компрессорная). В зависимости от температур перекачиваемых жидкостей насосные подразделяются на холодные (Тж. до250ºС) и горячие (Тж.≥250ºС).

Утечки жидкостей из насосов происходит наиболее часто в местах прохода вала или штока через корпус. Для герметизации этих мест обычно используют сальниковые уплотнители – асбестовые, асбосвинцовые или асбоалюминиевые набивки.

Для уменьшения силы трения деталей, а также для своевременного отвода выделяющейся при трении теплоты насосы оборудуют системами смазки и охлаждения. Широко применяют централизованные системы смазки и охлаждения насосов.

Пожарная опасность транспортирования жидкостей насосами. Насосная станция для перекачки ЛВЖ, ГЖ и сжиженных газов имеют повышенную пожарную опасность, так как перекачивают их в больших количествах, из работающих насосов происходят утечки при нарушении герметичности уплотнений, при повреждениях выкидной линии насоса или разрушении его деталей – большое количество горючих веществ выходит наружу и образует ГК. Имеются также условия для появления источников зажигания и для быстрого распространения пожара. Значительная пожарная опасность возникает в периоды остановки на ремонт. Причинами повреждений насосов и их обвязки являются гидравлические удары и вибрация.

Определение физико-химических свойств вещества, обращающегося в производстве

Диэтилдихлорсилан – ЛВЖ плотностью 730 – 1040 кг/м3; температура кипения 129,7 ºС; температура вспышки 6ºС ; температура самовоспламенения 29,5ºС; теплота сгорания – 3021 кДж/моль; концентрационные пределы распространения пламени 0,9–78% (об.). Диэтилдихлорсилана легко гидролизуется влагой воздуха.

Наиболее целесообразные средства тушения: распыленная вода и порошки ПСБ и ПФ.

Определение и обоснование класса зоны по ПУЭ

В соответствии с требованиями ПУЭ п. 7.3.41 насосные станции по перекачке ЛВЖ относятся к классу взрывоопасной зоны В- Iа.

1.4 Определение категории и группы взрывоопасной смеси по ГОСТ 12.1.011-78*

Согласно ПУЭ.Табл.7.3.3 и исходя из физико-химических свойств диэтилдихлорсилана, взрывоопасная смесь диэтилдихлорсилана с воздухом относиться к категории IIВ группа Т2.

Глава 2. Расшифровка маркировки и проверка соответствия запроектированного электрооборудования классу зоны по ПУЭ

Электродвигатели

Н4Г (Маркировка по ПИВЭ)

Н – вид взрывозащиты электрооборудования; «Повышенная надежность против взрыва (защита вида «е»)» (ПУЭ. Приложение 2 к гл. 7.3);

4 – наивысшая категория взрывоопасной смеси, для которой электрооборудование является взрывозащищенным. Электрооборудование является взрывозащищенным для взрывоопасных смесей категорий 1, 2, 3, 4 (ПУЭ. Таблица П.1.1);

Г – наивысшая группа взрывоопасной смеси, для которой электрооборудование является взрывозащищенным. Электрооборудование является взрывозащищенным для взрывоопасных смесей групп А, Б, Г (ПУЭ. Таблица П.1.3);

Относим к уровню взрывозащиты «Повышенная надежность против взрыва » (ПУЭ. приложение 3 к гл. 7.3). По ГОСТ 12.2.020-76 знак уровня «2».

Н3Т4

Н

В

(маркировка по ПИВРЭ)

В прямоугольной рамке:

Н - уровень взрывозащиты «Электрооборудование повышенной надежности против взрыва» По ГОСТ 12.2.020-76 знак уровня «2»;

3 - категория взрывоопасной смеси для которой электрооборудование является взрывозащищенным. Электрооборудование является взрывозащищенным для взрывоопасных смесей категорий 1,2,3 (ПУЭ. Таблица П.1.1);

Т4 – наивысшая группа взрывоопасной смеси для которой электрооборудование является взрывозащищенным. Электрооборудование является взрывозащищенным для взрывоопасных смесей группы Т1,Т2,Т3,Т4 (ПУЭ. Таблица П.1.2).

В круглой рамке:

Н - вид взрывозащиты; «Повышенная надежность против взрыва» (защита вида «е»);

В - вид взрывозащиты; «Взрывонепроницаемая оболочка».

В4Т1 П (Маркировка по ПИВРЭ)

В прямоугольной рамке:

В – уровень взрывозащиты; «Взрывобезопасное электрооборудование». По ГОСТ 12.2.020-76 знак уровня «1»;

4 - категория взрывоопасной смеси, для которой электрооборудование является взрывозащищенным. Электрооборудование является взрывозащищенным для взрывоопасных смесей категорий 1, 2, 3, 4 (ПУЭ. Таблица П.1.1);

Т1 - группа взрывоопасной смеси для которой электрооборудование является взрывозащищенным. Электрооборудование является взрывозащищенным для взрывоопасных смесей группы Т1 (ПУЭ. Таблица П.1.2).

В круглой рамке:

П - вид взрывозащиты электрооборудования; «Заполненние или продувка оболочки под избыточным давлением» (ПУЭ. Приложение 2 к гл. 7.3).
