Теоретическое обоснование комплекса мер по обеспечению пожарной безопасности

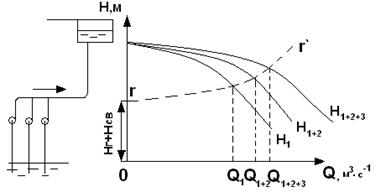

Рис.9

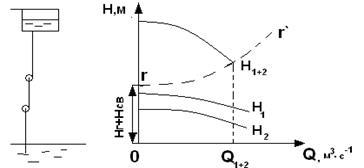

Последовательное соединение насосов позволяет увеличить развиваемый напор. Характеристика двух насосов при последовательном соединении строится суммированием ординат напора () (рис.10). Аналогично строится характеристика для трех и т.д. насосов. Последовательным соединением нескольких насосов можно увеличить напор и подать воду на большую высоту (характеристика трубопровода, показанная пунктиром, располагается выше характеристик каждого из насосов в отдельности). Поскольку через каждый насос проходит один и тот же расход, для последовательного соединения нужно подбирать близкие по подаче насосы.

Рис.10

Геометрическую высоту всасывания определяем по формуле

,

где

при t=250C

,

Критический кавитационный запас определяем по формуле

Аналитические характеристики насосов определяем по формуле

.

Гидравлический расчет существующей тупиковой водопроводной сети

Разветвленные (тупиковые) водопроводные сети рассчитывают как системы последовательно соединенных трубопроводов, осуществляющих подачу воды в виде сосредоточенных расходов в боковых ответвлениях (рис.11).

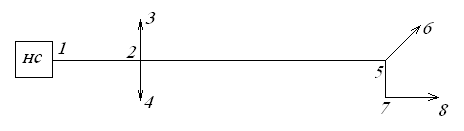

Рис.11. Схема тупиковой водопроводной сети.

Расчет начинают с линии, идущей от начала сети до самой невыгодной точки (наиболее удаленной и высоко расположенной). Допустим, что на указанной выше схеме невыгодной точкой будет точка 8, тогда основной расчетной линией будет линия 1-2-5-7-8. Расчет этой линии ведут от конечных точек к начальным в такой последовательности: 8-7, 7-5, 5-2 и 2-1.

Зная расчетные расходы воды на каждом участке этой линии, подбирают диаметры труб исходя из скорости и определяют потери напора на отдельных участках, а затем и по всей длине по формуле

Или

,

т.е. как сумму потерь напора в последовательно соединенных участках труб.

Если расположение самой невыгодной точки не может быть установлено сразу, рассматривают ряд вариантов расположения основной расчетной линии. После расчета основной линии приступают к расчету ответвлений.

Производим расчет имеющейся тупиковой сети.

Потери напора определяем по формуле:

,

где

d - поправочный коэффициент, учитывающий не квадратичность зависимости потерь напора от средней скорости движения воды (табл. 1 и 2 приложения 2 СНиП 2.04.01-85*);

A - удельное сопротивление труб (с/м3)2;

l - длина участка водопровода, м;

Q - расход воды, м3/с.

Скорость движения воды по трубопроводу определяем по формуле:

,

где

- расход воды, м3/с;

- площадь живого сечения, м2.

.

Площадь живого сечения определяем по формуле:

, где

d – внутренний диаметр трубопровода.

.

Результаты вычислений сводим в таблицу №2.

Таблица №2.

Участки

Длина

Расчетный внутренний диаметр d, мм

Расход q, л/с

Скорость V, м/с

Потери напора h, м

6-5

80

0,15

2,8

0,17

0,02

5-4

75

0,15

18,0

1,10

0,75

4-3

85

0,15

33,2

1,96

2,87

3-2

90

0,15

36,0

2,18

3,57

2-1

90

0,15

38,8

2,28

4,15

1-0

95

0,15

41,6

2,45

5,03

м

Как следует из таблицы, потери напора в сети равны:

.

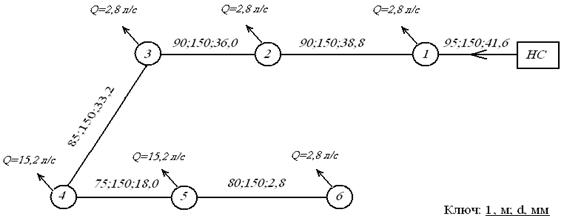

Рис.12. Расчетная схема тупиковой водопроводной сети ОАО «Пермский мукомольный завод» с расходами при пожаре.

Определение срока восстановления пожарного объема воды

В соответствии со СНиП 2.04.02.-84* «Водоснабжение. Наружные сети и сооружения» п.2.25, максимальный срок восстановления пожарного объема воды должен быть не более:

24 ч – в населенных пунктах и на промышленных предприятиях с производствами по пожарной опасности категорий А, Б, В;
