1. Защита от установки;

2. Uк=0,5-3 метра в минуту;

3. Угол наклона 5-7°.

II Подогрев

t°пл=805°С>t° окружающей среды.

III Устройство флюсования

1. Однородность поверхности флюса;

2. Скорость вращения барабана 0-20 оборотов в минуту, угол падения флюса относительно плата равно 30°.

IV Модуль пайки

1. t°пл=220-280°С;

2. t° пайки=250°С;

3. Время пайки=2-3сек;

4. Флюс равен 10-25% канифоли

Накрутка

Накрутка – один из видов неразборных соединений проводов с выводами (штырями) электрической аппаратуры.

Физико-химический процесс накрутки – при накрутке проводов натяжением на штыри прямоугольного или квадратного сечения появляются упругие напряжения и разрушается оксидная плёнка, как на проводе, так и на штыре. В результате создаётся чистый без слоя оксида контакт металла и металла, то есть практически происходит диффузия или холодная сварка между двумя твёрдыми материалами и соединение со временем становится крепче.

Виды накрутки

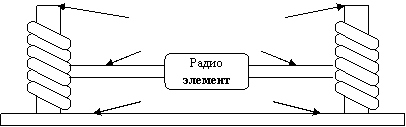

1. Обычная – 6-8 витков голого провода, намотанного на штырь прямоугольного или квадратного сечения.

1

2

3

1. монтажный штырь;

2. монтажный провод;

3. печатная плата.

2. Модифицированная – 6-8 витков монтажного провода, из них 2 с изоляцией, а остальные голые. Предпочтение отдаётся этому типу накрутки, так как всё усилие идёт на 2 витка с изоляцией, что способствует отсутствию поломок провода при накрутке.

3. Бандажированная – этот тип накрутки может выполняться одножильным или многожильным проводами с предварительным скручиванием и облуживанием.

Монтажный штырь

Монтажный провод

Печатная плата

Недостатки:

1) перекрутка витков;

2) накрутка витков в разбежку;

3) недостаточная длина провода с изоляцией при модифицированной накрутке.

Инструмент:

1) ручной, реверсивная оттвёртка;

2) электрический пистолет.

Накрутку нельзя выполнить ручным способом (натяжение проводов – 10Н). Её выполняют специальным инструментом – накрутчиком (пистолетом), снимают – вилкой или раскрутчиком.

Резисторы

Резисторы – элементы РЭАиП, предназначенные для перераспределения и регулирования электрической энергии между элементами схемы.

Полезную функцию резистор выполняет благодаря сосредоточенному в его токопроводящем (резистивном) элементе активному элементу сопротивлению.

По характеру ВАХ различают линейные (постоянного и переменного сопротивления) и нелинейные резисторы. В нелинейных резисторах в качестве резистивного элемента применяются различные полупроводниковые материалы.

По конструктивному исполнению резисторы подразделяются на:

1) Тонкослойные плёночные;

2) Объёмные;

3) Проволочные.

По способу защиты резистивного элемента резисторы различают неизолированные, изолированные лакированные, компаундированные, опрессованные пластмассой, герметизированные, вакуумные.

В зависимости от назначения резисторы подразделяют на резисторы общего и специального применения.

Условное графическое обозначение резисторов на схемах электрических принципиальных (УГО на Э3)

R

4

10

1. Постоянного сопротивления разной мощности рассеивания;

0,05 Вт

0,125 Вт

0,25 Вт

1 Вт

2 Вт

0,5 Вт

5 Вт

R=R1+R2 – ПОСЛЕДОВАТЕЛЬНОЕ

ПАРАЛЛЕЛЬНОЕ

Переменного сопротивления;

2. Подстроичные;

3. Нелинейные;

Тернисторы

Варисторы

U

Фоторезисторы

К резисторам специального применения относятся высокомегаомные, высоковольтные, высокочастотные и резисторы повышенной стабильности , прецизионные и полу прецизионные.

Система сокращённых обозначений резисторов

Резисторы постоянного сопротивления

Резисторы переменного сопротивления

Вид резистивного элемента

С1

СП1

Углеродистые

С2

СП2

Металлоплёночные, металлоокисные

С3

СП3

Плёночные композионные

С4

СП4

Объёмные

С5

СП5

Проволочные
