Электроопасность на производстве

3. Помещения без повышенной опасности, характеризующиеся отсутствием признаков повышенной и особо опасности.

Опасность трехфазных электрических цепей с изолированной нейтралью.

Провода электрических сетей по отношению к земле имеют емкость и активное сопротивление - сопротивление утечки, равное сумме сопротивлений изоляции путем тока на землю (рис.1). Для упрощения анализа можно принять их равными, т.е. и .

При прикосновении человека к одному из фазных проводов (1 а) (однофазное сопротивление) исправной сети проводимость этого провода относительно земли уменьшается и происходит смещены нейтрали. Ток через человека в этом случае выражается зависимостью;

,

где - фазное напряжение сети; - сопротивление цепи человека; , где - сопротивление тела человека; - сопротивление одежды (0,5 .1 кОм - для влажной ткани и 10 .15 кОм - для сухой); - сопротивление обуви (для влажной - 0,2 .2 кОм, а для сухой - 25 .5000 кОм); - сопротивление опорной поверхности ног - пола или фунта (сопротивление сухих полов достигает 2 кОм, а влажных или пропитанных щелочами или кислотами - 4 .50 Ом); сопротивление опорной поверхности ног на грунте зависит от удельного сопротивления грунта и может быть определено по формулам: , если ступни расположены рядом и - ступни ног расположены на расстоянии шага (где q - удельное сопротивление грунта, Ом×м); - угловая частота сети, f - частота тока для промышленных сетей равна 50 Гц.

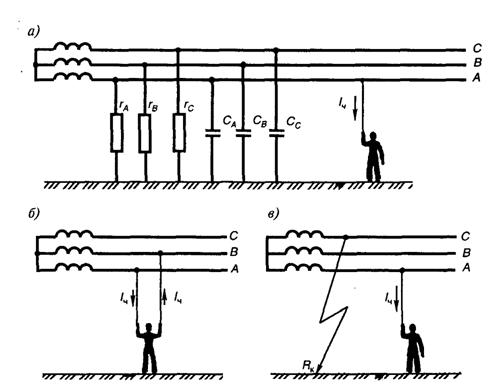

Рис. 1. Опасность трехфазных электрических цепей с изолированной нейтралью

В случае коротких электрических сетей (при малых емкостях фазных проводов относительно земли С=0) выражение для тока через человека запишется так:

.

В кабельных сетях сопротивления утечки большие (), а емкости значительны. Тогда:

.

При двухфазном прикосновении (рис.3.13,6) человек попадает под линейное напряжение и ток через человека определяется выражением:

,

где - линейное напряжение сети: .

В аварийном режиме работы сети при наличии замыкания на одной из фаз на землю (рис.3.13, в) ток, проходящий через человека, прикоснувшегося к исправной фазе, выразится зависимостью:

.

Если переходным сопротивлением & в месте замыкания на землю можно пренебречь по сравнению с сопротивлением цепи человека, ток через человека

где .

Таким образом, при прикосновении к одному фазному проводу сети с изолированной нейтралью в нормальном режиме ток через человека зависит от сопротивления утечки и емкости сети относительно земли. Замыкание одной из фаз на землю резко повышает опасность однофазного прикосновения, так как в этом случае человек попадает под напряжение, близкое к линейному. Наиболее опасным является двухфазное прикосновение.

Опасность трехфазных электрических сетей с заземленной нейтралью. Трехфазные сети с заземленной нейтралью обладают малым сопротивлением между нейтралью и землей (практически оно равно сопротивлению рабочего заземления нулевой точки трансформатора или генератора) (рис.2). Напряжение любой фазы исправной сети, относительно земли равно фазному напряжению, и ток через человека. прикоснувшегося к одной из фаз (рис.2, а), определится выражением:

,

где - сопротивление рабочего заземления нейтрали.

Пренебрегая сопротивлением рабочего заземления нейтрали ( Ом) по сравнению с сопротивлением цепи человека, можно записать:

При двухфазном прикосновении (рис.2,6) человек попадает поя линейное напряжение как в сетях с изолированной нейтралью и ток через человека

В аварийном режиме (рис.2, в), когда одна из фаз сети замкнута на землю, происходит перераспределение напряжения и напряжения исправных фаз по отношению к земле отличны от фазного напряжения сети. Прикасаясь к исправной фазе, человек попадает под напряжение , которое больше фазного, но меньше линейного, и ток, проходящий через человека,

.

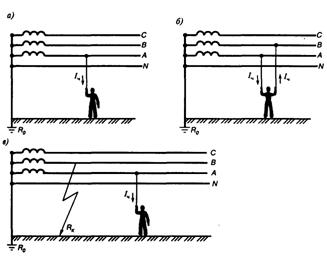

Рис. 2. Опасность трехфазных электрических цепей с заземленной нейтралью

Таким образом, прикосновение к исправной фазе при замыкании другой фазы на землю опаснее, чем прикосновение в фазе в нормальном режиме работы трехфазной сети с заземленной нейтралью, а наиболее опасно двухфазное прикосновение.

Анализируя различные случаи прикосновения человека к проводам трехфазных электрических сетей, можно сделать следующие выводы:

1) наименее опасным является однофазное прикосновение к проводу исправной сети с изолированной нейтралью;

2) при замыкании одной из фаз на землю опасность однофазного прикосновения к исправной фазе больше, чем в исправной сети при любом режиме нейтрали;

3) наиболее опасным является двухфазное прикосновение при любом режиме нейтрали.

Режим нейтрали трехфазной сети выбирается по технологическим требованиям и по условиям безопасности. Согласно ПУЭ, при напряжении выше 1000 В применяются две схемы: трехпроводные сети с изолированной нейтралью и трехпроводные сети с эффективно заземленной нейтралью, а при напряжении до 1000 В применяются трехпроводные сети с изолированной нейтралью и четырехпроводные сети с глухозаземленной нейтралью.

Опасность сетей однофазного тока.
