Безопасность жизнедеятельности в сельскохозяйственном производстве

Pис. 3. Ручной воздушно-пенный огнетушитель ОВП-10:

1 — рукав; 2 — пломба; 3 — сифонная трубка; 4 — корпус; 5 — ствол-распылитель; 6 — рукоятка; 7 — кронштейн; 8 — рычаг; 9 — колпак; 10 — предохранительный клапан; 11 —запорно-пусковое ycтpoйcтвo

Рис. 4. Передвижной воздушно-пенный огнетушитель ОВП-100:

1 — корпус огнетушителя; 2 — тележка; 3 — крышка; 4 — пеногенератор; 5 — предохранительный клапан; 6 — запорное устройство; 7 — баллон высокого давления; 8 — резиновый шланг

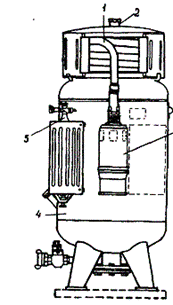

Рис. 5. Стационарный воздушно-пенный огнетушитель ОВПУ-250 (УВП-250): 1 — резиновый шланг с вращающейся катушкой; 2 — предохранительный клапан; 3 — пеногенератор; 4 — корпус; 5 — пусковой баллон

Ранее выпускались огнетушители ОВП-5 (на 5 л) и ОВПУ-250, аналогичный УВП-250.

3. В качестве огнетушащего вещества в огнетушителях используется водный раствор специального пенообразователя (ПО-1; ПО-6к; ПО-ЗАИ и др.), который составляет 4-6% объема заряда.

Для подачи пены в огнетушителях устанавливаются пусковые газовые баллоны (углекислота, воздух, азот и др.) вместимостью, соответствующей его заряду.

4. Для приведения в действие ручного огнетушителя ОВП-10 (см. рис.3) необходимо: снять с помощью транспортной рукоятки 6 огнетушитель и поднести его к месту горения; сорвать пломбу и нажать на рычаг запорно-пускового устройства 8, при этом игла вскрывает баллончик с рабочим газом, под действием которого повышается давление в корпусе и раствор пенообразователя подается через сифонную трубку и шланг к стволу-распылителю 5, где, смешиваясь с подсасываемым воздухом, образуется воздушно-механическая пена средней кратности; направить пену на очаг горения.

При работе огнетушитель необходимо держать в вертикальном положении.

5. Для приведения в действие передвижного огнетушителя ОВП-100 (см. рис.4) необходимо:

установить тележку в вертикальном положении в 5-6 м от очага горения и размотать шланг, не допуская перегибов и скручиваний;

сорвать пломбу и открыть до отказа запорное устройство (вентиль или рычаг) пускового баллона;

направить струю пены на очаг горения.

6. Для приведения в действие огнетушителя ОВПУ-250 (УВП-250) (см. рис.5) необходимо:

размотать шланг 1 с пеногенератором 3 и направить на очаг пожара;

сорвать пломбу и до отказа открыть запорное устройство (вентиль или рычаг) пускового баллона 5.

7. Тактико-технические характеристики воздушно-пенных огнетушителей приведены в приложении 2.

8. Перезарядка огнетушителей производится ежегодно, заменяется водный раствор пенообразователя, проверяется вместимость пускового баллона путем его взвешивания (ОВП-100 и УВП-250).

Баллоны с рычажным запорным устройством проверяются один раз в год, а с вентильным запором — один раз в квартал путем взвешивания. Если утечка газа из пускового баллона составляет более 5% массы заряда, то баллон должен быть заменен или отправлен на перезарядку.

Масса газа заряженного пускового баллона определяется как разность масс пустого и заряженного баллона (значения массы оттиснены на горловине баллона).

9. При периодических осмотрах следует обращать внимание на целость шлангов, чистоту пеногенераторов, состояние пусковых баллонов (ОВП-100 и УВП-250), а также транспортных колес (ОВП-100).

10. Не рекомендуется устанавливать воздушно-пенные огнетушители вблизи источников с высокой температурой, так как для водного раствора пенообразователя оптимальной температурой является 20°С, при которой он дольше сохраняет свои огнетушащие свойства.

4. Газовые огнетушители

1. В газовых огнетушителях в качестве огнетушащего средства применяются негорючие газы (двуокись углерода) или галоидуглеводородные соединения (бромэтил, хладон).

В зависимости от применяемого огнетушащего средства огнетушители называются углекислотными, хладоновыми, бромхладоновыми и т.п.

2. Углекислотные огнетушители (ОУ) получили наибольшее распространение из-за их универсального применения, компактности и эффективности тушения.

3. Углекислотные огнетушители (рис. 6-9) могут быть ручными (ОУ-2, ОУ-5 и ОУ-8), передвижными (ОУ-25 и ОУ-80), а также возимыми (ОУ-400).

Возимые огнетушители ОУ-400 устанавливаются на автомобильном одноосном шасси. Они не нашли широкого применения из-за необходимости транспортирования их автотранспортом, сложности эксплуатации, ограниченного применения для тушения пожаров в производственных зданиях и поэтому не рассматриваются в данной Типовой инструкции.

Рис. 6. Ручной углекислотный огнетушитель ОУ-2:

1 — маховичок; 2 — вентиль; 3 — баллон; 4 — раструб;

5 — сифонная трубка; 6 — кронштейн

Рис.7. Ручной углекислотный огнетушитель ОУ-5 (ОУ-8):

1 — баллон; 2 — поворотный раструб; 3 — запорная головка; 4 — сифонная трубка; 5 — хомут; 6 — крюк; 7 — упор; 8 — ручка; 9 — чека

Рис. 8. Передвижной углекислотный огнетушитель ОУ-25: 1 — баллон; 2 — запорный вентиль; 3 — шланг; 4 — раструб; 5 — тележка

Рис. 9. Передвижной углекислотный огнетушитель ОУ-80

4. Огнетушители типа ОУ различаются объемом заряда (2;

5; 8; 25 и 80 л), а также конструкцией запорного устройства (вентильное или рычажное).

5. Углекислотные огнетушители предназначены для тушения загораний различных веществ и материалов, а также электроустановок, кабелей и проводов, находящихся под напряжением до 10 кВ (10000 В).

6. Заряд углекислотных огнетушителей находится под высоким давлением, поэтому корпуса (баллоны) снабжаются предохранительными мембранами, а заполнение диоксидом углерода допускается до 75%.

7. Запрещается эксплуатация углекислотных огнетушителей без предохранительных мембран, а также установка транспортных баллонов на передвижные тележки вместо штатных.

8. Для приведения в действие ручных углекислотных огнетушителей ОУ-2, ОУ-5 и ОУ-8 (см. рис. 6 и 7) необходимо:

используя транспортную рукоятку, снять и поднести огнетушитель к месту горения;

направить раструб на очаг горения и открыть запорно-пусковое устройство (вентиль или рычаг).

Задорно-пусковое устройство позволяет прерывать подачу углекислоты.

9. При работе углекислотных огнетушителей всех типов запрещается держать раструб незащищенной рукой, так как при выходе углекислоты образуется снегообразная масса с температурой минус 80°С.

У передвижных огнетушителей ОУ-25 и ОУ-80 на раструбе имеется специальная изолированная ручка, которой следует пользоваться при тушении пожара.

10. При использовании огнетушителей ОУ необходимо иметь в виду, что углекислота в больших концентрациях к объему помещения может вызвать отравления персонала, поэтому после применения углекислотных огнетушителей небольшие помещения следует проветрить.
